Rinnovo Impianti T.E. Aurisina (TS): Progettazione Esecutiva ed Esecutiva di dettaglio di impianti di trazione elettrica a 3 kV c.c.
Dati tecnici progetto
Descrizione progetto
Progettazione esecutiva, esecutiva di dettaglio con emissione dei seguenti elaborati:
• Piani di elettrificazione;
• Schemi di montaggio;
• Piano cavi sezionatori;
• Schematici circuito di terra, ritorno e protezione TE;
• Carpenterie speciali;
• Fondazioni speciali;
• Tabelle di impiego pali e blocchi;
• Rilievo laser scanner.
Informazioni tecniche
Data inizio lavori
Maggio 2021
Data fine lavori
In corso
Luogo/Nazione
Aurisina, Trieste
Cliente
INEO - EQUANS
Descrizione breve
Nuova elettrificazione per i binari di corsa con catenaria Sez. 440 mmq c.p.r. 3 kV c.c. e binari secondari con catenaria Sez. 220 c.p.f.
Tipologia Progetto
Progettazione esecutiva ed esecutiva di dettaglio per rinnovo impianti di trazione elettrica 3 kV c.c.
KM/Catenaria mmq
Km a singolo binario di corsa circa 3,9
Km a singolo binario di corsa di stazione circa 0,5
Dati tecnici del progetto

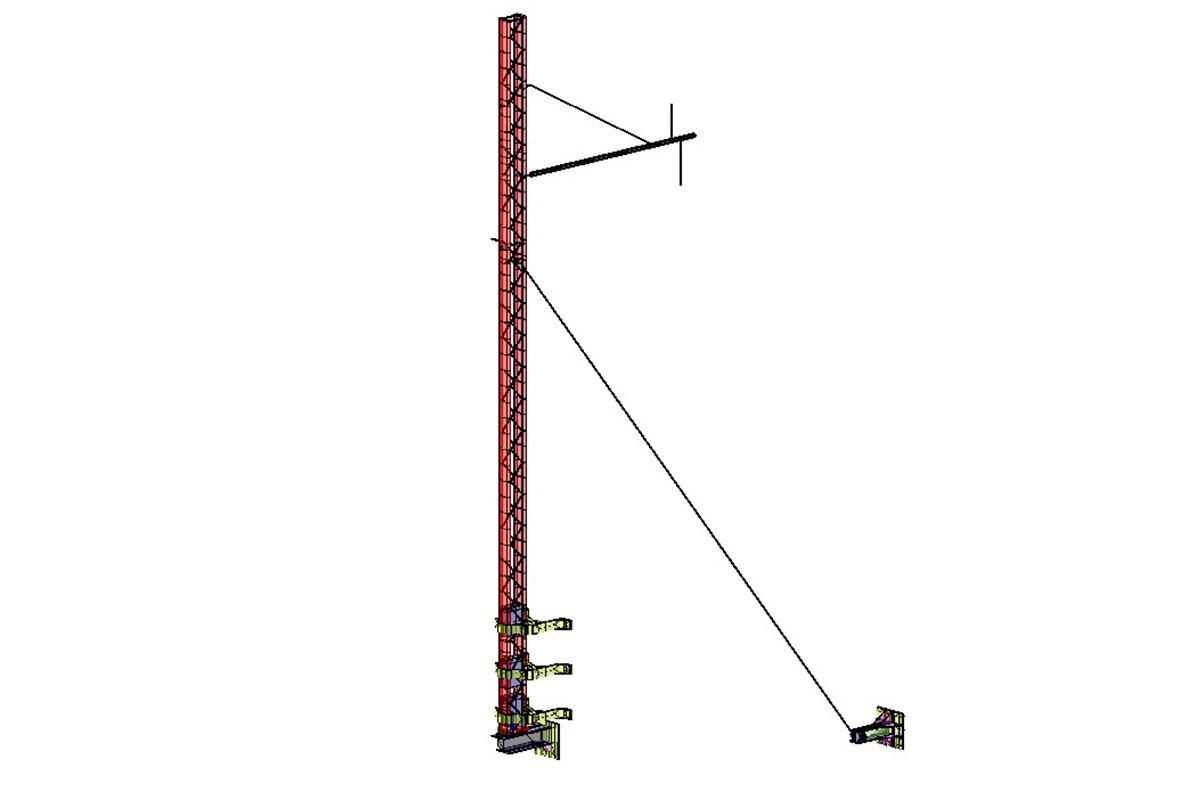

Pali TE tipo LSU previsti da progetto n. 153
Calcestruzzo per fondazioni TE 845 m³
Filo di contatto in rame-argento sez. 100 mm² 16 km
Corda portante in rame sez. 125 mm² 16 km
Criticità
Presenza di roccia
Valore economico
---
3,9 km
Km a singolo binario di corsa di tratta
Sviluppo chilometrico complessivo binario di corsa “di tratta” e di “stazione” oggetto di nuova elettrificazione.
845 m³
Calcestruzzo per fondazioni TE
m³ complessivi di calcestruzzo utilizzati per le nuove fondazioni, superficiali e profonde, dei pali TE.
16 km
Filo di contatto in rame-argento sez. 100 mm²
Complessivi di filo di contatto posato per la nuova elettrificazione.
Cliente
INEO - EQUANS
Nazione
Italia
